ПМС-318-02 на шасси ГАЗ-3307

3307 23 февраля 2026 Просмотров: 97

В этой статье вы узнаете:

ПМС-318-02 на шасси ГАЗ-3307: классический автогидроподъёмник для городской инфраструктуры.

Базовое шасси: ГАЗ-3307 как рабочая основа

В основе ПМС-318-02 лежит шасси ГАЗ-3307 - четвёртое поколение среднетоннажных грузовиков Горьковского автозавода, запущенное в серию в 1989 году. Эта модель пришла на смену ГАЗ-53-12, сохранив рамную архитектуру и общую концепцию, но получив полностью новую кабину и доработанную эргономику. ПМС - Подъемник Монтажный Стреловой.

ГАЗ-3307 изначально проектировался как универсальная платформа для спецтехники. Капотная компоновка упрощала обслуживание двигателя, улучшала развесовку и обеспечивала дополнительную зону пассивной безопасности. Именно поэтому шасси активно использовалось для монтажа кранов, подъемников, мастерских и коммунальных установок - ПМС-318-02 здесь полностью укладывается в исходную философию модели.

Привод задний, рама лестничного типа, запас прочности - с расчётом на постоянную работу под нагрузкой.

Внешний вид и кабина ПМС-318-02

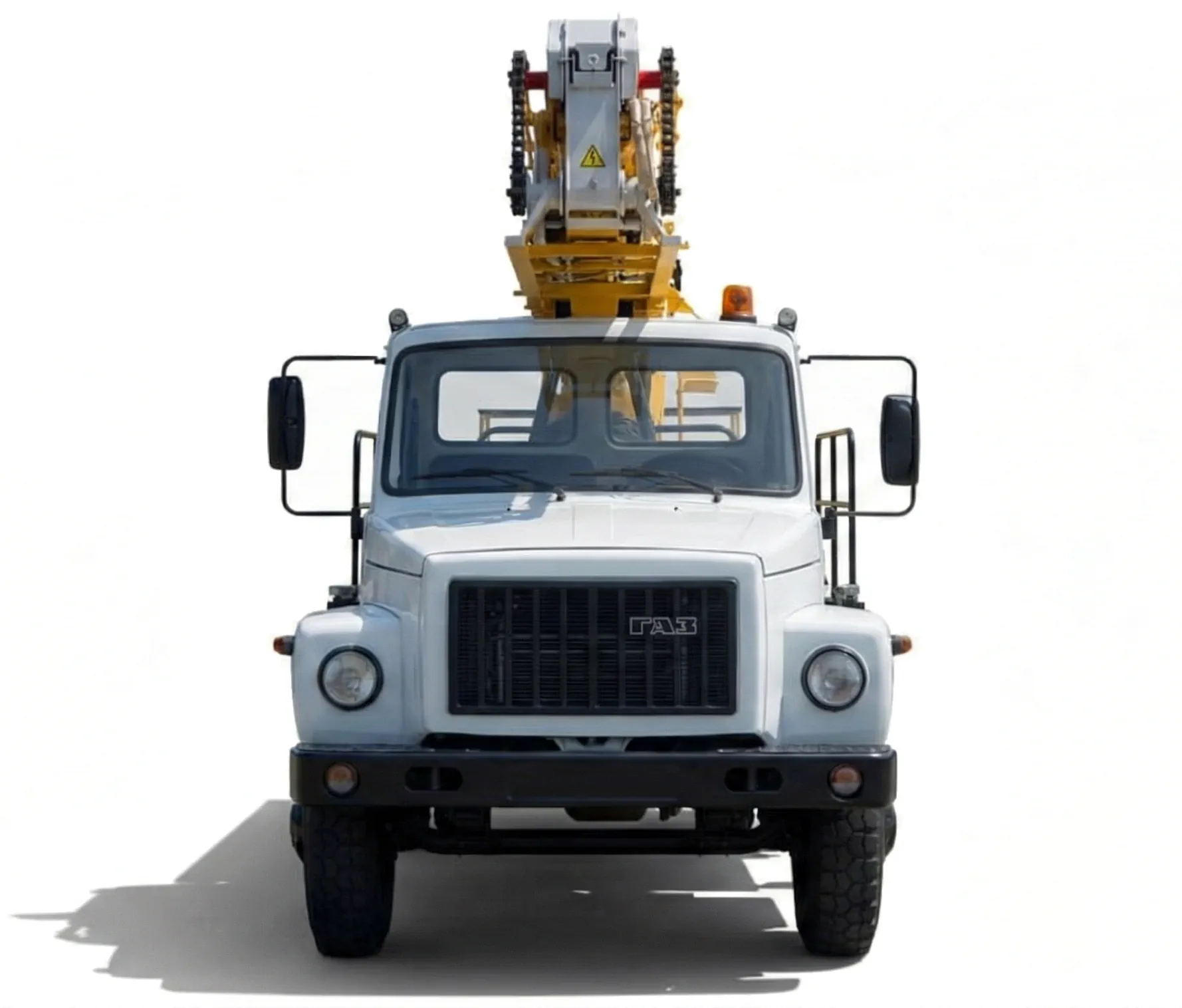

Кабина ГАЗ-3307 - угловатая, функциональная, без попыток выглядеть современнее, чем позволяет конструкция. Фронтальная часть формируется прямоугольной решёткой радиатора с вертикальными прорезями, по бокам - круглые фары. Металлический бампер окрашен в чёрный цвет и оснащён технологическими отверстиями под буксировку и обслуживающие операции.

Остекление крупное, обзор хороший - важный момент для работы в городской застройке. Зеркала вынесены на длинных кронштейнах, чтобы контролировать габариты надстройки. На крыше часто устанавливаются габаритные огни и проблесковый маячок - обязательный атрибут спецтехники.

Интерьер строго утилитарный. Кабина двухместная, приборная панель - с классическими стрелочными указателями: спидометр, давление масла, температура охлаждающей жидкости, уровень топлива, амперметр. Большой руль облегчает маневрирование на малых скоростях. Пол закрыт резиновыми матами, сиденья простые, с минимальными регулировками, рассчитанные на грязную и интенсивную эксплуатацию.

Техническая основа шасси

На большинстве машин ПМС-318-02 на базе ГАЗ-3307 устанавливался бензиновый V8 семейства ЗМЗ-511. Атмосферный двигатель рабочим объёмом 4,25 литра развивает около 125 л.с. и отличается хорошей тягой на низких оборотах - именно то, что требуется для тяжёлой спецтехники.

Коробка передач - 4-ступенчатая механическая. Рама усиленная, подвеска полностью зависимая: спереди и сзади продольные полуэллиптические рессоры, задний мост дополнительно оснащён подрессорниками. Тормозная система двухконтурная, гидравлическая, с гидровакуумным усилителем.

Подъёмная установка ПМС-318-02

Надстройка ПМС-318-02 превращает стандартный грузовик в полноценную мобильную высотную платформу. Индекс «18» в обозначении указывает на рабочую высоту подъёма - до 18 метров, что соответствует обслуживанию линий электропередач, уличного освещения и фасадов зданий высотой до пяти этажей.

Конструкция подъемника включает несколько ключевых узлов.

На раме шасси установлена опорная платформа с четырьмя гидравлическими аутригерами. Они формируют опорный контур и полностью разгружают подвеску при работе стрелы, обеспечивая устойчивость даже при максимальном вылете.

В центре платформы расположено поворотное устройство, позволяющее вращать стрелу на 360 градусов без ограничений. Это исключает необходимость перестановки автомобиля при смене рабочей зоны.

Стрела телескопическая, трёхсекционная. Выдвижение секций осуществляется гидроцилиндрами с цепным приводом, что обеспечивает плавность и точность позиционирования. На конце стрелы закреплена люлька, рассчитанная на двух человек с инструментом, общей грузоподъёмностью до 250 кг.

Люлька оснащена системой автоматического горизонтирования и электроизоляцией, допускающей работу на линиях под напряжением до 1000 В без отключения сети.

Принцип работы и управление

Привод всей установки осуществляется от двигателя автомобиля через коробку отбора мощности. КОМ приводит в действие гидронасос, который создает рабочее давление в системе.

Управление электрогидравлическое, пропорциональное. Пульты управления дублированы - основной расположен на поворотной платформе, дополнительный находится в люльке. Это позволяет оператору точно корректировать своё положение непосредственно в рабочей зоне.

Система безопасности включает аварийное опускание стрелы, ограничители грузоподъёмности и блокировки, не допускающие работу при неправильно выставленных опорах.

Габариты и эксплуатационные параметры

Подъемник окрашен в сигнальные цвета - жёлтая стрела, контрастные элементы и светоотражающие полосы. Это делает машину заметной в транспортном потоке и на строительных площадках.

В транспортном положении установка имеет крупные габариты, а максимальная скорость перемещения ограничена 8 км/ч. Это подчёркивает её назначение: работа на объектах, а не полноценная эксплуатация на дорогах общего пользования.

Технические характеристики ПМС-318-02 на шасси ГАЗ-3307

Базовое шасси

ГАЗ-3307
Колёсная формула: 4×2

Масса

Полная масса: не более 7 350 кг
Нагрузка на переднюю ось: до 1 850 кг
Нагрузка на заднюю ось: до 5 500 кг

Подъёмная установка

Рабочая высота подъёма: 18 м
Максимальный рабочий вылет: 8,54 м
Грузоподъёмность люльки: до 250 кг
Угол поворота стрелы: 360°
Скорость вращения поворотной части: 1 об/мин
Время подъёма на максимальную высоту: 90 с
Опорный контур: до 3,69 × 3,84 м

Гидросистема

Рабочее давление: до 16 МПа
Рабочая жидкость: ТНК Гидравлик Зима 22

Габариты (транспортное положение)

Длина: до 8 400 мм
Ширина: до 2 500 мм
Высота: до 3 800 мм
