ГАЗ-5903 (БТР-80): Один двигатель и боковые люки - базовая машина семейства.

От БТР-70 к новой конструкции

В начале 1980-х на Горьковском автомобильном заводе переработали бронетранспортёр БТР-70. Основанием послужил опыт эксплуатации, в том числе в горных условиях. В новой машине отказались от двух бензиновых двигателей и изменили схему высадки десанта.

Бронетранспортёр под индексом ГАЗ-5903 запущен в производство в 1984 году. Машина стала основной колесной платформой для армии и базой для дальнейших модификаций.

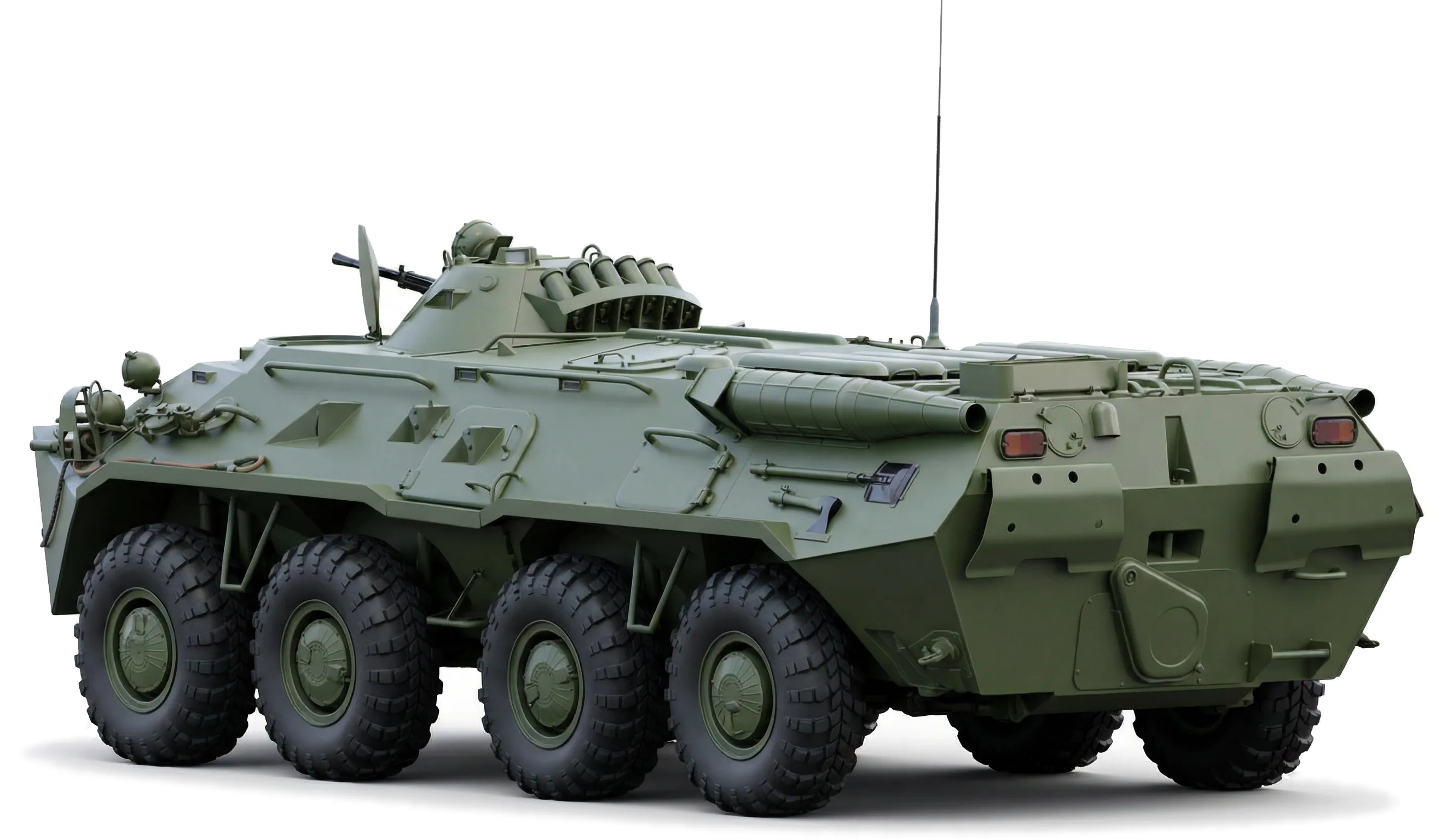

Корпус и компоновка

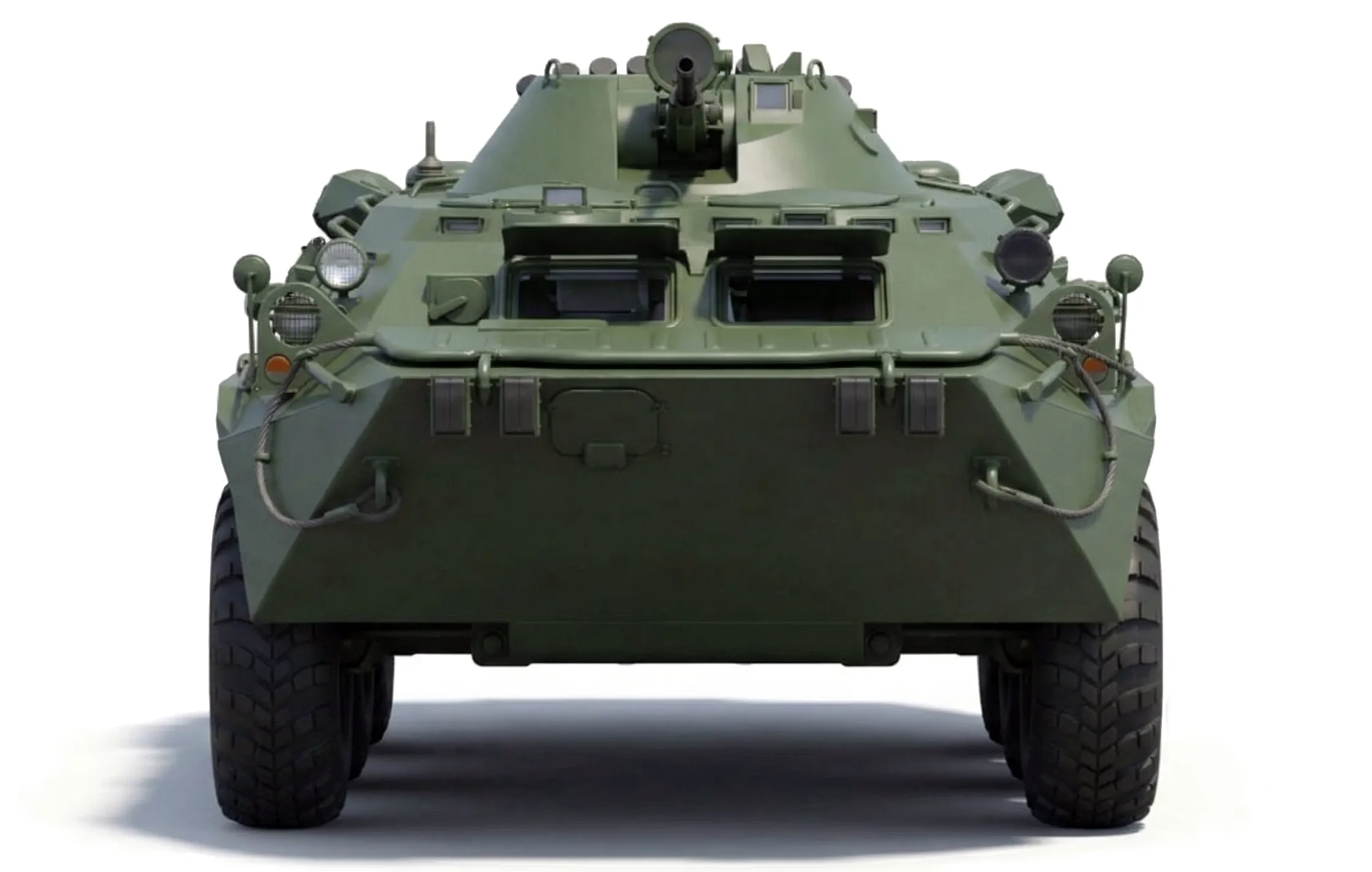

Корпус сварен из листовой стали. Лобовая часть выполнена из наклонных панелей с изломом по верхней линии. Нижний лист расположен под меньшим углом, верхний переходит к крыше через горизонтальный участок.

В передней части находятся места водителя и командира. Перед ними установлены смотровые блоки с бронекрышками. В закрытом положении используются перископические приборы.

Средняя часть корпуса отведена под совмещённое боевое и десантное отделение. В корме размещён моторный отсек с отдельными крышками доступа.

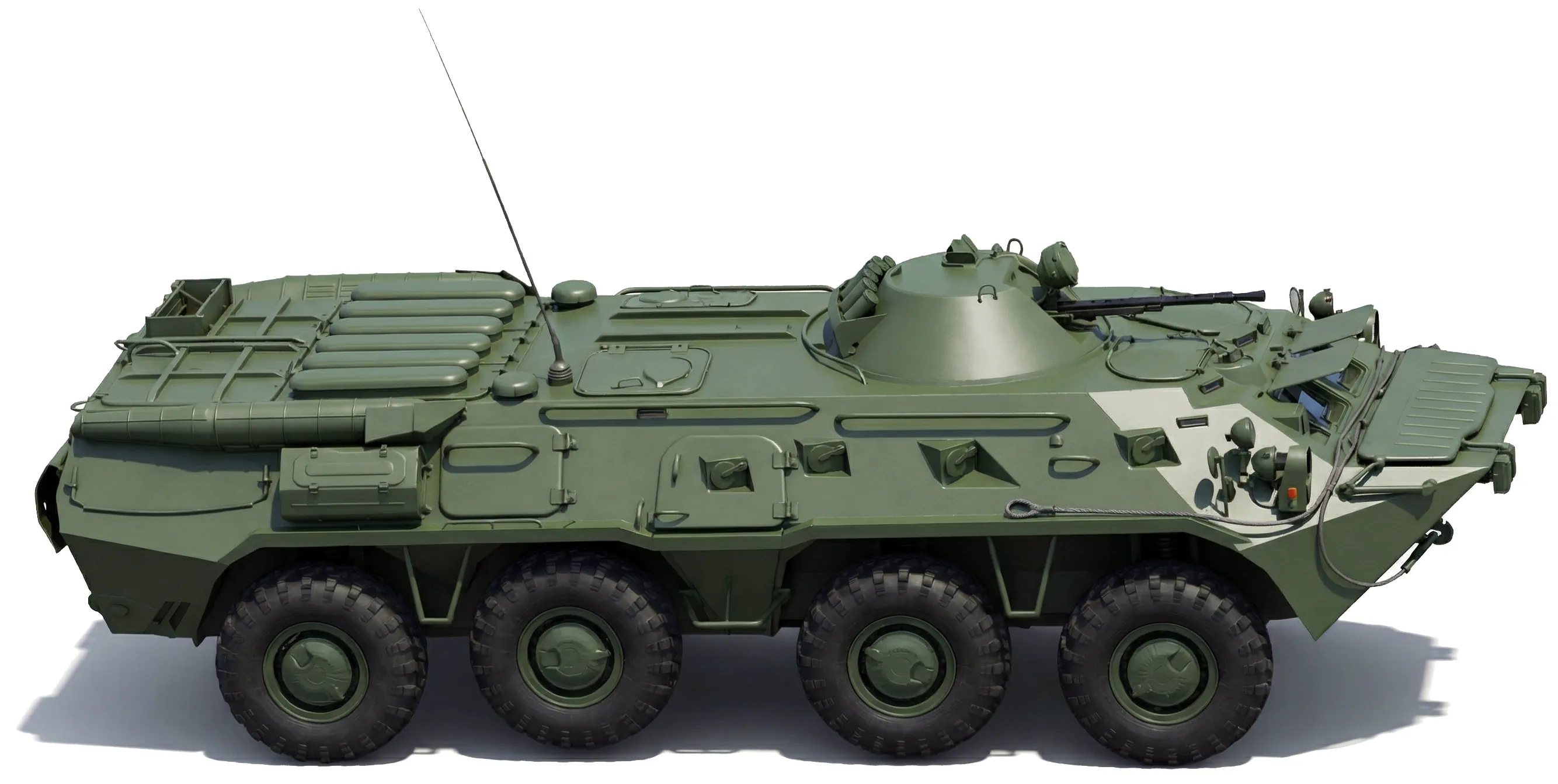

По бортам проходят ровные панели с люками и амбразурами. Над колёсами расположены отдельные арки под каждую ось.

Боковые люки и размещение десанта

Главное изменение относительно БТР-70 - боковые десантные люки. Они расположены между второй и третьей осями. Каждый люк состоит из двух частей: верхняя створка открывается вперёд, нижняя откидывается вниз и образует ступень.

Внутри корпуса вдоль бортов установлены скамьи. Посадка спиной к броне, лицом друг к другу.

В бортах размещены амбразуры с шаровыми установками. Они закрываются крышками с уплотнением. В передней части правого борта добавлена отдельная амбразура.

В крыше предусмотрены дополнительные люки для наблюдения и выхода.

Башня и вооружение

На крыше установлена коническая башня. В передней части размещена установка с двумя пулемётами. Основной - КПВТ калибра 14,5 мм. Рядом установлен ПКТ калибра 7,62 мм. Стволы закреплены в общей маске. Башня вращается по кругу. Угол подъёма позволяет поднимать оружие выше линии крыши корпуса.

На башне установлены приборы наблюдения и прожектор, связанный с прицелом.

По бортам башни размещены пусковые установки дымовых гранат.

Силовая установка

В кормовой части установлен один дизельный двигатель КамАЗ-7403.

Двигатель соединён с механической коробкой передач. Передача крутящего момента идёт на все мосты.

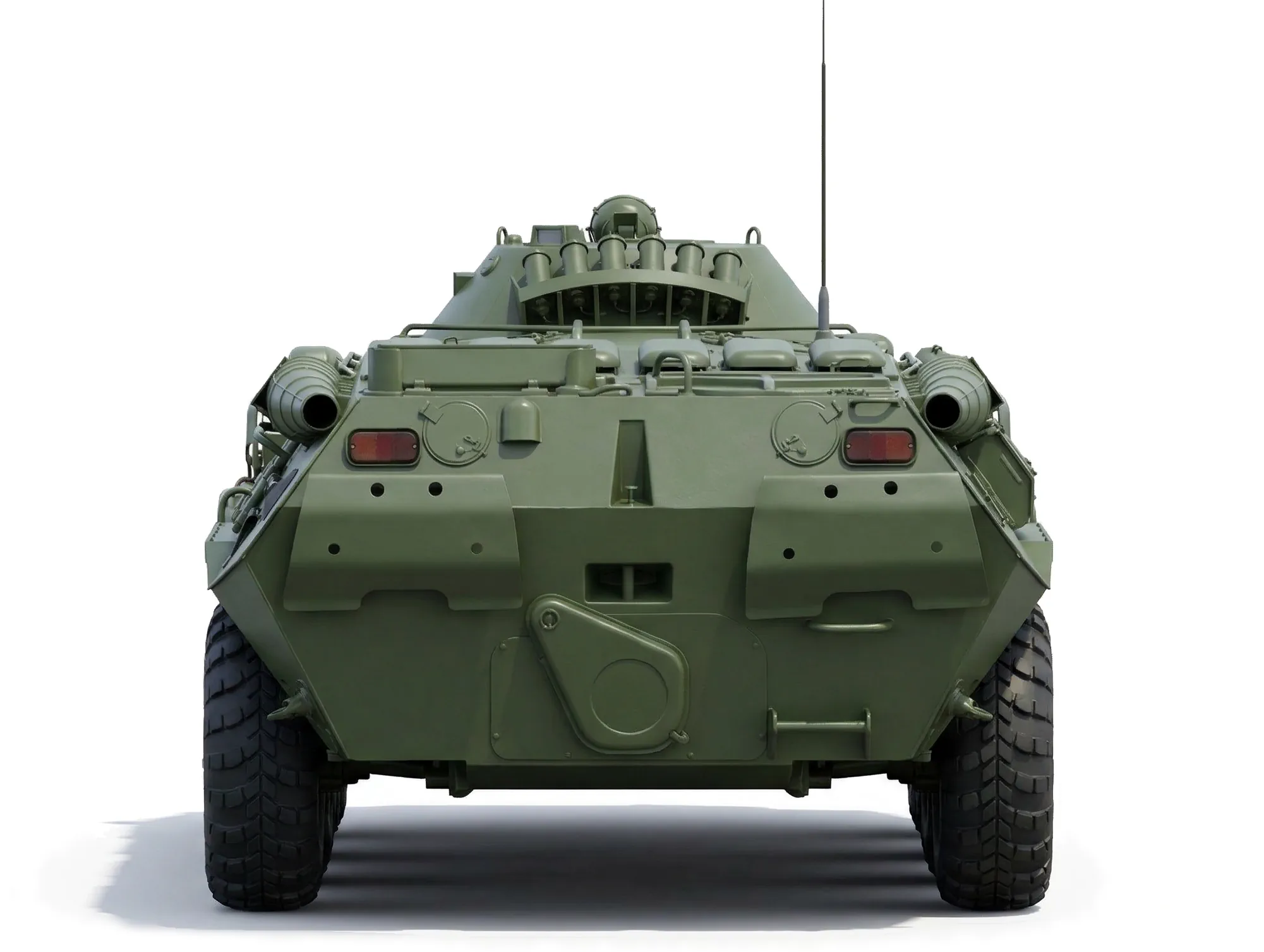

Переход на один двигатель изменил компоновку моторного отделения. В кормовой части размещены решётки системы охлаждения и выход выхлопа.

Ходовая часть и движение

Колёсная формула 8х8. Все колёса ведущие. Две передние оси управляемые.

Подвеска независимая, торсионная. На крайних осях установлены дополнительные амортизаторы.

В системе предусмотрена централизованная подкачка шин с изменением давления из отделения управления.

Машина сохраняет плавучесть. В корме расположен водомётный канал. Перед входом в воду поднимается волноотражательный щит в передней части корпуса.

Технические характеристики ГАЗ-5903 (БТР-80)

Двигатель:

Тип: Дизельный, V-образный, 8-цилиндровый, с турбонаддувом
• Модель: КамАЗ-7403
• Объем: 10 850 см³
• Мощность: 260 л.с. при 2600 об/мин
• Крутящий момент: около 785 Нм
• Топливо: дизельное
• Объем топливных баков: 300 л

Трансмиссия:

Механическая, 5-ступенчатая
Раздаточная коробка: двухступенчатая
Привод: полный, 8х8

Габариты и вес ГАЗ-5903 (БТР-80):

Длина: 7650 мм
Ширина: 2900 мм
Высота: около 2350 мм
Колесная база: 4400 мм
Клиренс: 475 мм
Масса: около 13,6 т

Ходовая часть:

Подвеска: независимая, торсионная
Амортизаторы: гидравлические
Шины: 13.00-18, с регулировкой давления

Вооружение:

КПВТ 14,5 мм (500 патронов)
ПКТ 7,62 мм (2000 патронов)

Огневые возможности:

Углы наведения:
• по горизонтали: 360°
• по вертикали: от −4 до +60°

Производительность:

Скорость по шоссе: до 80 км/ч
Скорость на воде: до 9 км/ч
Запас хода: до 600 км

Проходимость:

Подъем: 30°
Крен: 25°
Ров: 2 м
Стенка: 0,5 м

Вместимость:

Экипаж: 3 человека
Десант: 7 человек

Защита:

Броня: противопульная, 5–10 мм
Дымовые гранатомёты: «Туча»
ФВУ и система пожаротушения
